DISCOS SAS

-DISCOS SAS Y SUS CARACTERÍSTICAS-

El disco duro SAS es un dispositivo electromecánico que se encarga de almacenar y leer grandes volúmenes de información a altas velocidades por medio de pequeños electroimanes  (también llamadas cabezas de lectura y escritura), sobre un disco recubierto de limadura magnética. Los discos vienen montados sobre un eje que gira a altas velocidades. El interior del dispositivo está totalmente libre de aire y  de polvo, para evitar choques entre partículas y por ende, pérdida de datos, el disco permanece girando todo el tiempo que se encuentra encendido. Será el sucesor del estándar de discos duros con interfaz paralela SCSI.

El disco duro SAS compite directamente contra los discos duros SATA II, y busca reemplazar el estándar de discos duros SCSI.

-CARACTERÍSTICAS:

SAS: proviene de las siglas de ("Serial Attached SCSI --Small Computer System Interface--"), SCSI adjunto serial. Es un estándar para dispositivos de alta velocidad que incluyen discos duros entre sus especificaciones, a diferencia del estándar SCSI que es paralelo.

RPM SAS: Disco duro SAS tiene dentro de sus características lo siguiente: Marca HP®, 600 GB, 2.5 Inch, Hot Plug, 6G, SAS, 10K RPM*.     * Este dato indica que el su eje de giro permite hasta 10,000 vueltas por minuto.

Pulgadas SAS: Disco duro SAS tiene dentro de sus características lo siguiente: Marca HP®, 600 GB, SFF 2.5 Inch*,  Hot Plug, 6G, SAS, 10K RPM.     * Este dato indica que el tamaño de disco es de 2.5 pulgadas (2.5")

Capacidades de almacenamiento SAS: Un disco duro SAS tiene dentro de sus características lo siguiente: Marca HP®, 600 GB*, SFF 2.5 Inch,  Hot Plug, 6G, SAS, 10K RPM.     * Este dato indica puede almacenar hasta 18 GigaBytes de datos.

Tipo de Plug: Un disco duro SAS tiene dentro de sus características lo siguiente: Marca HP®, 600 GB, SFF 2.5 Inch,  Hot Plug*, 6G, SAS, 10K RPM.     * Este dato indica que se puede instalar y desinstalar sin necesidad de apagar el equipo.

Velocidad de transferencia:Un disco duro SAS tiene dentro de sus características lo siguiente: Marca HP®, 600 GB, SFF 2.5 Inch,  Hot Plug*, 6G*, SAS, 10K RPM.     * Este dato indica la velocidad de transferencia de datos, en este caso 6 Gigabits/segundo.

usb 3.0

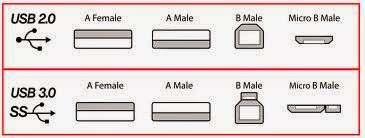

- U.S.B 3.0 -

USB 3.0 es la segunda revisión importante de la Universal Serial Bus (USB) estándar para la conectividad informática.

USB 3.0 tiene una velocidad de transmisión de hasta 5 Gbit/s, que es 10 veces más rápido que USB 2.0 (480 Mbit/s). USB 3.0 reduce significativamente el tiempo requerido para la transmisión de datos, reduce el consumo de energía y es compatible con USB 2.0. El Grupo Promotor de USB 3.0 anunció el 17 de noviembre de 2008, que las especificaciones de la versión 3.0 se habían terminado e hicieron la transición al Foro de implementadores de USB (USB-IF), la entidad gestora de las especificaciones de USB.  Este movimiento abre efectivamente la especificación para los desarrolladores de hardware para su aplicación en futuros productos.



Factores de forma y sus características

- FACTORES DE FORMA Y SUS CARACTERISTICAS –

Baby AT: Es el formato de placa base (factor de forma) que predominó en el mercado de las computadoras personales desde la serie de procesadores Intel 80286 hasta la introducción de los Pentium. Es una variante del factor de forma AT, aunque más pequeña (de ahí baby (bebé en inglés) AT). Define un tamaño para la placa base de 220 X 330 milímetros.

Fue introducida en el mercado en 1985 por IBM, y al ser esta variante más pequeña y barata que AT, pronto todos los fabricantes cambiaron a ella y se mantuvo como estándar en las computadoras personales hasta que fue reemplazado por el factor de forma ATX a partir de 1995. El pequeño tamaño, que había sido el principal motivo de su éxito, fue también lo que motivó su reemplazo, puesto que a medida que aumentaba la capacidad de trabajo de los microprocesadores y su generación de calor, la proximidad de los componentes incrementaba excesivamente la temperatura.

Una característica importante de este factor de forma es que las placas base construidas según este diseño fueron las primeras en incluir conectores para distintos puertos (paralelo, serial, etcétera) integrados en su parte trasera y conectados internamente. Su tamaño es 330×216 mm.

BTX: (Balanced Technology Extended) fue creado por Intel, como evolución del ATX en 2004 para intentar solventar los problemas de refrigeración que tenían algunos procesadores.

El formato BTX es prácticamente incompatible con el ATX, salvo en la fuente de alimentación (es posible usar una fuente ATX en una placa BTX).

La gran mayoría de los sistemas BTX (Balanced Technology Extended) emplearán PCI Express para el sistema gráfico. Su tamaño es 325x266 mm.

Mini-ITX: Es un formato de placa base totalmente desarrollado por VIA Technologies. Aunque es un formato de origen propietario, sus especificaciones son abiertas. Mini-ITX propone unas dimensiones muy reducidas de placa base, tan sólo 170 mm x 170 mm (6,7 in x 6,7 in): aproximadamente el tamaño de un lector de CD. Se trata de unas dimensiones inferiores a su antecesor micro-ATX. A pesar de ello, no es el formato más reducido existente en el mercado ya que, posteriormente, VIA definió el formato nano-ITX y Pico

Todos las interfaces y especificaciones eléctricas de la placa son compatibles con ATX. Esto significa que se pueden conectar componentes diseñados para cualquier otro tipo de PC.

Como contrapartida, las placas Mini-ITX solamente disponen de una ranura de expansión PCI y una ranura para un módulo de memoria.

Las placas Mini-ITX son generalmente refrigeradas mediante dispositivos pasivos a causa de su arquitectura de bajo consumo y son ideales para su uso como HTPC donde el ruido generado por una computadora (y en particular, por los ventiladores de refrigeración) resultaría molesto a la hora de disfrutar una película. Su tamaño es170×170 mm.

DTX:Factor de forma es una variación de la especificación ATX diseñado especialmente para pequeños de factor de forma PC (especialmente para HTPCs ) con dimensiones de 8 pulgadas. AMD dijo que el factor de forma DTX es un estándar abierto, y es compatible con ATX casos de factor de forma. También presentan una variante más corta llamado Mini-DTX que es más pequeño en PCB tamaño de 8 × 6,7 pulgadas (203 × 170 mm).

La especificación proporciona hasta 2 slots de expansión en una placa base DTX. Su tamaño es de 244×203 mm.

Microprocesadores

- Microprocesadores -

Generaciones	Tipo.	Nombre.	Velocidad de reloj.	Caché.	Tipo de Ram soportada.
1ªGeneracion.	I-3	I3-560-processor	3.33Gh	4mb	16Gb
2ªGeneracion.	I-3	I3-2125	3,33Gh	3mb	32Gb
3ªGeneracion.	I-3	I3-3245	3,4Gh	3mb	32Gb
4ªGeneracion.	I-3	I3-4340	3,6Gh	4mb	32Gb
1ªGeneracion.	I-5	I5-750	2,66Gh	8mb	16Gb
2ªGeneracion.	I-5	I5-2300	2,8Gh	6mb	32Gb
3ªGeneracion.	I-5	I5-3330	3Gh	6mb	32Gb
4ªGeneracion.	I-5	I5-4430	3Gh	6mb	32Gb
1ªGeneracion.	I-7	I7-920	2,66Gh	8mb	24Gb
2ªGeneracion.	I-7	I7-2600	3,4Gh	8mb	32Gb
3ªGeneracion.	I-7	I7-3770	3,5Gh	8mb	32Gb
4ªGeneracion.	I-7	I7-4765T	2Gh	8mb	32Gb
2ªGeneracion.	Bulldozer-FX	FX-4170	4.3 GHz	2 x 2MB	ddr3
3ªGeneracion.	Bulldozer-FX	FX-6200	4.0 GHz	3 x 2MB	ddr3
4ªGeneracion.	Bulldozer-FX	FX-8150	3.9 GHz	4 x 2MB	ddr3

Tipos de Socket

- Tipos De Sockets -

	Tipos de sockets	Año de introducción	Familia de procesador	Frecuencia Bus FSB	Nº de pines	Velocidad de transferencia FSB	Protocolo
I	Socket 8	1995	Pentium Pro Pentium II	60–66MHz	387	60, 66 MHz	AGTL
N	Slot 1	1997	Intel Pentium II Intel Pentium III	66, 100, y (sobre chipsets de terceros) 133  MHz	242	66-133 MHz	GTL+
T	Socket 370	1999	Intel Pentium III Intel Celeron VIA Cyrix III VIA C3	66, 100 y 133 MHz	370	66-133 MHz	GTL+
E	Socket 423	2000	Intel Pentium 4	100 MHz FSB (equivalent to FSB400 (Quad data rate))	423	400 MT/s (100 MHz)	AGTL+
L	Socket 478	2000	Intel Pentium 4 Intel Celeron Intel Pentium 4 EE Intel Pentium 4 M	400 MT/s533 MT/s 800 MT/s	478	400-800 MT/s (100-200 MHz)	AGTL+
	Socket 604	2002	Intel Xeon	800 MHz	604	400-1066 MT/s (100-266 MHz)	AGTL+
	Socket 775	2004	Intel Pentium 4 Intel Pentium D Intel Celeron Intel Celeron D Intel Pentium XE	533MT/s 800 MT/s 1066 MT/s 1333MT/s	775	1600 MHz	Quad-Pumped
A	Socket Super 7	1998	AMD K6-II AMD K6-III Rise mp6 Cyrix MII	66 - 83 MHz System Clock	321	66-100 MHz	P5
	Slot A	1990	AMD Athlon	100-133 MHz	242	100 MHz	PGA
M	Socket 462	2000	AMD Athlon AMD Duron AMD Athlon XP AMD Athlon XP-M AMD Athlon MP	100 MHz, 133 MHz, 166 MHz y 200 MHz	462	100-200 MHz	EV6
D	Socket 754	2003	AMD Athlon 64 AMD Senprom AMD Turion 64	200 MHz System clock 800 MHz	754	200-800 MHz	OPGA
	Socket 940	2003	AMD Opteron Athlon 64 FX	200 MHz System clock 800/1000 MHz	940	200-1000 MHz	OPGA
	Socket 939	2004	AMD Athlon 64 AMD Athlon 64 FX AMD Athlon 64 X2 AMD Opteron	200 MHz 1000 MHz	939	200-1000 MHz	PGA-ZIF
	Socket AM2	2006	AMD Athlon 64 AMD Athlon 64 X2	200 MHz 1000 MHz	942	200-1000 MHz	PGA-ZIF

Testeo de la pista de encendido de la placa base

Testeo de la pista de encendido de la placa base

En muchas ocasiones los ordenadores presentan problemas de alimentación como:

• Bloqueos.
• Reinicios.
• Apagados.

Lógicamente los si los voltajes que aparecen en BIOS y/o los programas de monitorización de Rpms, Temperaturas, Voltajes,… Son anómalos (Difieren del 5% de tolerancia) habría que llevar a cabo una comprobación más exaustiva con un tester (Testeador).

• Para solucionar este problema están los tester (Testeadores):

Polímetro/Multímetro

En un principio con Polímetro/Multimétro (Puede ser analógico o digital) que pueda “leer” voltajes de corriente continua (DC) de hasta 12v o más sería suficiente.

Tester específicos para fuentes ATX (Suelen ser lo más práctico)  como:

• Este  generico para fuentes ATX de 20 pines (Los modelos actuales tienen un conector ATX de 24 pines (20 + 4 Pines) y un Auxiliar de 4 + 4 Pines)
• El Xilence (También analizado en Hard-Ho2, en el Blog El rincón de Tolgadencomentan un modelo muy similar físicamente aunque no es de la misma marca), este tester dispone de una conexión: ATX 24 pines (20 + 4 Pines), Auxiliar de 8 pines (Aux. de 4 +4 Pines), Molex de 4 pines, Disquetera, Serial ATA y PCIe de 6 Pines (Actualmente los conectores PCIe suelen ser de 8 pines, 6 + 2 Pines). además cuenta con un Display LCD que muestra los valores de los voltajes típicos (+3,3v, +5v, +12v1, +12v2, -12v, +5VSB y PG (Power Good): Indica si la fuente de alimentación esta funcionando correctamente, si detecta un valor anómalo (Información de whirlpool.net en inglés). Si los valores son muy bajos o altos el tester emite un sonido de alerta,  en el display parpadea el valor erróneo y si es un fallo de voltaje lo “identifica” como HH (Si es más alto de lo normal) o LL (Si es más bajo de lo normal).








  Tester LCD

Al testear la fuente de alimentación de un ordenador de clase el polimetro nos indicaba que la fuente estaba bien por lo que nos indicaba continuidad.

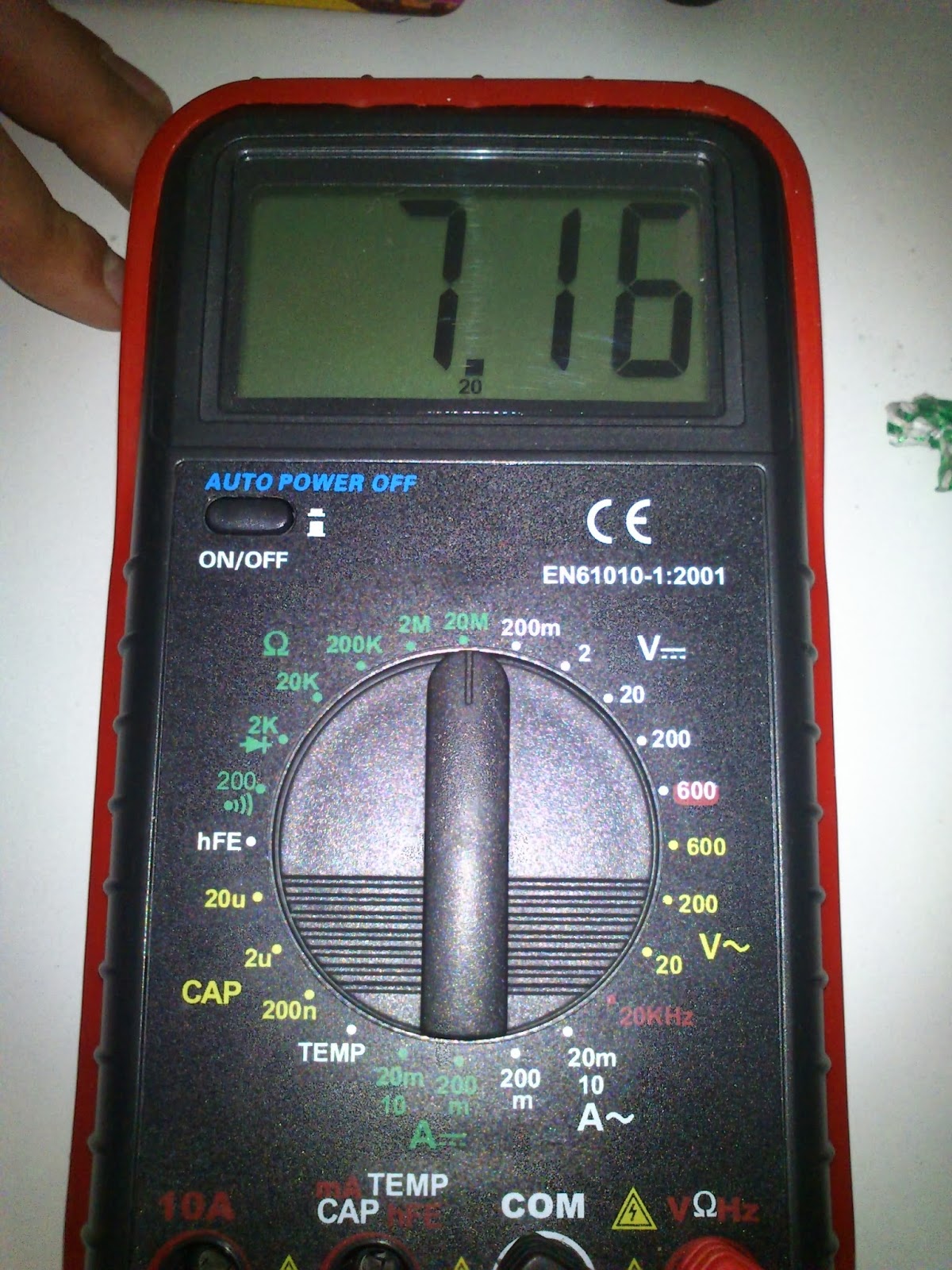

A continuación mostramos la forma de testear con unas fotos:
